Tiêu chuẩn DIN là gì? Đặc điểm, phân loại, ứng dụng thực tế
Một trong những hệ thống được sử dụng rộng rãi nhất hiện nay chính là tiêu chuẩn DIN – bộ tiêu chuẩn do Viện Tiêu chuẩn Đức (Deutsches Institut für Normung) ban hành. Tiêu chuẩn DIN (Deutsches Institut für Normung) – hay còn gọi là tiêu chuẩn Đức – được xem là một trong những hệ thống quy chuẩn khắt khe và uy tín nhất thế giới. Với độ chính xác cao, phạm vi áp dụng rộng và tính công nhận toàn cầu, tiêu chuẩn DIN thép ngày càng trở thành thước đo quan trọng cho doanh nghiệp, kỹ sư và nhà thầu khi lựa chọn vật liệu. Vậy tiêu chuẩn DIN là gì, có những loại nào và ứng dụng ra sao trong thực tế? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.
Tiêu chuẩn DIN (Deutsches Institut für Normung) là hệ thống quy chuẩn kỹ thuật do Viện Tiêu chuẩn Đức ban hành. Đây là bộ tiêu chuẩn được công nhận rộng rãi trên thế giới, đặc biệt nổi tiếng về tính chính xác, độ tin cậy và sự khắt khe trong quy định kỹ thuật.
Tiêu chuẩn DIN bao phủ nhiều lĩnh vực khác nhau:
- Ngành thép và vật liệu: quy định về thành phần hóa học, cơ tính, kích thước và dung sai.
- Ngành cơ khí và chế tạo máy: áp dụng cho linh kiện, chi tiết máy, ốc vít, trục, bánh răng.
- Ngành xây dựng: dùng trong thép kết cấu, thép cốt thép, vật liệu xây dựng.
- Ngành ô tô, hàng không và điện tử: áp dụng cho các chi tiết đòi hỏi độ chính xác rất cao.
Với phạm vi ứng dụng đa dạng và yêu cầu khắt khe, tiêu chuẩn DIN thép không chỉ là thước đo chất lượng cho ngành công nghiệp Đức, mà còn là chuẩn mực toàn cầu được nhiều quốc gia, trong đó có Việt Nam, tham khảo và áp dụng trong sản xuất cũng như kiểm định vật liệu.
Tiêu chuẩn DIN có lịch sử hơn 100 năm, gắn liền với sự phát triển công nghiệp của nước Đức và châu Âu.
- Nguồn gốc: Năm 1917, tổ chức Normenausschuss der deutschen Industrie (NADI) được thành lập với mục tiêu xây dựng bộ tiêu chuẩn chung cho ngành công nghiệp Đức. Đến năm 1926, tổ chức này đổi tên thành DIN (Deutsches Institut für Normung – Viện Tiêu chuẩn Đức).
- Phát triển: Sau Thế chiến II, hệ thống tiêu chuẩn DIN nhanh chóng được mở rộng sang nhiều ngành công nghiệp mới như cơ khí chính xác, thép, xây dựng, hàng không, điện tử. Các tiêu chuẩn DIN ngày càng được quốc tế công nhận nhờ tính chi tiết, chặt chẽ và độ tin cậy cao.
- Ý nghĩa quốc tế: Hiện nay, nhiều tiêu chuẩn DIN đã được tích hợp vào hệ thống tiêu chuẩn châu Âu (EN) và quốc tế (ISO). Trong lĩnh vực thép, DIN EN 10025, DIN 17100, DIN 2391 là những tiêu chuẩn phổ biến được nhiều quốc gia áp dụng, trong đó có Việt Nam.
Hệ thống tiêu chuẩn DIN (và DIN EN khi đã hài hòa với chuẩn châu Âu EN) bao phủ rất rộng. Dưới đây là các bộ tiêu chuẩn trọng yếu cho thép mà kỹ sư, nhà thầu và doanh nghiệp thường dùng.
| Mã tiêu chuẩn | Phạm vi/đối tượng | Mác/thành phần điển hình | Ứng dụng thực tế |
| DIN EN 10025-1…6 | Thép kết cấu cán nóng (điều kiện giao hàng, cơ tính, hóa học) | S235, S275, S355, S420, S460; -3/-4: fine-grain; -5: weathering; -6: Q&T S690–S960 | Kết cấu nhà xưởng, cầu, hạ tầng, dầm/cột |
| DIN 17100 (lịch sử, đã thay thế bởi EN 10025) | Thép kết cấu carbon thường | St37-2, St44-2, St52-3 | Tài liệu tham chiếu cũ, quy đổi sang EN 10025 |
| DIN EN 10083-1…3 | Thép tôi ram (quenched & tempered) | C45E, 25CrMo4, 42CrMo4, 34CrNiMo6 | Trục, bánh răng, chi tiết chịu tải/va đập |
| DIN EN 10088-1…3 | Thép không gỉ (thành phần, cơ tính, giao hàng) | 1.4301 (304), 1.4307 (304L), 1.4404 (316L), 1.4541… | Thiết bị thực phẩm, hóa chất, môi trường biển |
| DIN EN 10149-2 | Thép tấm cường độ cao tạo hình nguội (HSLA) | S315MC, S355MC–S700MC | Khung gầm ô tô, dập kéo chi tiết lớn |
| DIN EN 10130 | Thép tấm cán nguội cho tạo hình nguội | DC01–DC06 | Vỏ thiết bị, tủ điện, đồ gia dụng |
| DIN EN 10346 | Thép tấm mạ nhúng nóng liên tục | DX51D–DX57D, S250GD–S350GD | Tôn mạ kẽm/mạ hợp kim, panel, mái – vách |
| DIN EN 10210-1…2 | Ống thép kết cấu định hình nóng | S235JRH, S355J2H | Cột, giàn, khung kết cấu hàn |
| DIN EN 10219-1…2 | Ống thép kết cấu định hình nguội (hàn) | S235JRH, S355J2H | Khung nhẹ, kết cấu kiến trúc |
| DIN EN 10216-1…5 | Ống thép đúc cho môi chất áp lực | P235TR1, P265GH, 13CrMo4-5… | Nồi hơi, trao đổi nhiệt, đường ống áp lực |
| DIN EN 10217-1…7 | Ống thép hàn cho môi chất áp lực | P235TR1, P235GH… | Đường ống công nghệ, HVAC, áp lực |
| DIN 2391 / DIN EN 10305-1 | Ống thép chính xác kéo nguội (seamless) | E235, E355 | Thủy lực, xy lanh, trục ống chính xác |
| DIN EN 10277 | Thép thanh bề mặt sáng (bright bars) | C45E, 11SMn30… | Gia công cơ khí chính xác, trục, chốt |
| DIN EN 10058/10059/10060/10061 | Kích thước & dung sai: thanh dẹt/vuông/tròn/lục giác | Quy định kích thước, độ cong, sai lệch | Kiểm soát kích thước, nghiệm thu vật tư |
| DIN EN ISO 898-1 | Cơ tính bulông/ốc vít bằng thép | Cấp bền 8.8, 10.9, 12.9 | Liên kết bulông kết cấu, máy móc |
| DIN EN 10269 | Thép & hợp kim cho bulông chịu nhiệt/độ thấp | 42CrMo4+QT, X10CrMoVNb9-1… | Thiết bị áp lực, nhiệt điện, hóa dầu |
- DIN: Tiêu chuẩn do Viện Tiêu chuẩn Đức ban hành.
- EN: Tiêu chuẩn do CEN (Châu Âu) ban hành.
- DIN EN: Phiên bản DIN áp dụng tiêu chuẩn EN (cùng nội dung kỹ thuật).
- ISO: Tiêu chuẩn quốc tế; một số tiêu chuẩn cơ tính/kích thước được “DIN EN ISO”.

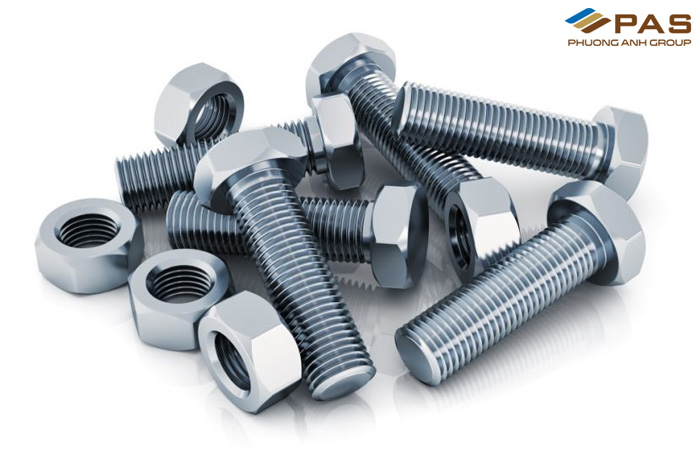

Trong số hàng ngàn tiêu chuẩn DIN, nhóm tiêu chuẩn về thép và sản phẩm thép là một trong những mảng quan trọng nhất. Hệ thống này không chỉ quy định thành phần hóa học, cơ tính và kích thước sản phẩm mà còn bao gồm các yêu cầu về kiểm định, thử nghiệm và giao hàng.
4.1 Thép kết cấu – DIN EN 10025
- Phạm vi: Thép kết cấu cán nóng dùng cho xây dựng, cầu, hạ tầng.
- Mác thép phổ biến: S235, S275, S355, S420, S460.
- Đặc điểm: Cơ tính ổn định, dễ hàn, dễ gia công.
- Ứng dụng: Nhà xưởng, cầu thép, giàn giáo, dầm cột kết cấu chịu tải trọng lớn.
4.2 Thép hợp kim và thép tôi ram – DIN EN 10083
- Phạm vi: Thép hợp kim và không hợp kim dùng cho nhiệt luyện (tôi – ram).
- Mác thép: 25CrMo4, 42CrMo4, 34CrNiMo6, C45E.
- Đặc điểm: Độ bền kéo và giới hạn chảy cao, chịu tải trọng và va đập tốt.
- Ứng dụng: Bánh răng, trục truyền động, chi tiết cơ khí nặng.
4.3 Thép không gỉ – DIN EN 10088
- Phạm vi: Thép không gỉ Austenit, Ferrit, Martensit.
- Mác thép: 1.4301 (304), 1.4307 (304L), 1.4404 (316L).
- Đặc điểm: Khả năng chống ăn mòn cao, chịu được môi trường khắc nghiệt.
- Ứng dụng: Thiết bị thực phẩm, y tế, hóa chất, công trình ven biển.
4.4 Ống thép – DIN EN 10210, DIN EN 10219, DIN 2391
- DIN EN 10210: Ống kết cấu thép định hình nóng.
- DIN EN 10219: Ống kết cấu hàn định hình nguội.
- DIN 2391 / EN 10305-1: Ống thép chính xác, kéo nguội.
- Ứng dụng:
+ Kết cấu khung, giàn, cột thép.
+ Ống thủy lực, xy-lanh, cơ khí chính xác.
+ Đường ống dẫn trong ngành công nghiệp và năng lượng.
4.5 Thép tấm và thép dải – DIN EN 10130, DIN EN 10346
- DIN EN 10130: Thép cán nguội cho tạo hình nguội (DC01–DC06).
- DIN EN 10346: Thép tấm mạ nhúng nóng (DX51D–DX57D, S250GD–S350GD).
- Ứng dụng: Sản xuất tôn mạ kẽm, panel, vỏ thiết bị điện, đồ gia dụng.
4.6 So sánh DIN với các tiêu chuẩn khác trong thép
- DIN vs BS (Anh): DIN chính xác, khắt khe hơn; BS dễ áp dụng hơn.
- DIN vs JIS (Nhật): DIN tập trung vào độ chính xác cao; JIS phù hợp với cơ khí phổ thông.
- DIN vs ASTM (Mỹ): ASTM mạnh về thử nghiệm vật liệu; DIN thiên về quy định thông số kỹ thuật chi tiết

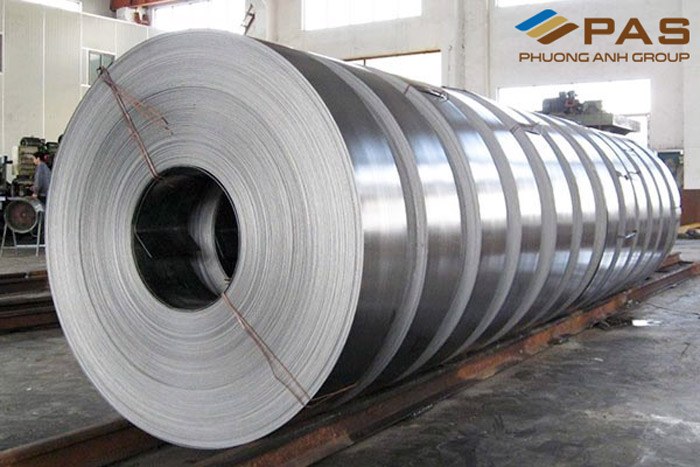

Nhờ tính chính xác, chặt chẽ và được quốc tế công nhận, tiêu chuẩn DIN được áp dụng rộng rãi trong nhiều lĩnh vực công nghiệp, đặc biệt là thép và chế tạo cơ khí.
5.1. Trong xây dựng và kết cấu hạ tầng
- Thép theo DIN EN 10025 và DIN 17100 thường dùng cho dầm, cột, khung nhà thép tiền chế, cầu và các công trình chịu tải trọng lớn.
- Thép cốt bê tông sản xuất theo tiêu chuẩn DIN giúp đảm bảo khả năng chịu lực, tăng tuổi thọ và độ an toàn cho công trình dân dụng, nhà cao tầng và hạ tầng giao thông.
5.2. Trong cơ khí – chế tạo máy
- Thép hợp kim DIN EN 10083 được dùng để sản xuất bánh răng, trục truyền động, bulông, chi tiết máy chịu tải trọng cao.
- Thép dụng cụ đạt chuẩn DIN giúp gia công chính xác, tăng khả năng chống mài mòn, tuổi thọ dao cụ cao.
5.3. Trong sản xuất ống thép và hệ thống dẫn
- DIN EN 10210, DIN EN 10219: Ống thép kết cấu dùng cho giàn giáo, khung kết cấu.
- DIN 2391 / EN 10305-1: Ống thép chính xác, dùng trong thủy lực, khí nén, xy-lanh.
- DIN EN 10216 / DIN EN 10217: Ống chịu áp lực, dùng trong nồi hơi, trao đổi nhiệt, ngành dầu khí.
5.4. Trong công nghiệp ô tô và hàng không
- DIN EN 10149-2: Thép HSLA (High Strength Low Alloy) được dùng cho khung xe, chi tiết chịu lực.
- Thép không gỉ DIN EN 10088: Ứng dụng trong sản xuất linh kiện ô tô, chi tiết hàng không, môi trường ăn mòn.
5.5. Trong ngành công nghiệp nặng và năng lượng
- Thép DIN được sử dụng để chế tạo tuabin, thiết bị áp lực, nồi hơi công nghiệp.
- Ống DIN EN 10216/10217 phục vụ cho ngành điện, dầu khí, hóa chất, nơi đòi hỏi vật liệu chịu áp lực và nhiệt độ cao.
Để sử dụng hiệu quả tiêu chuẩn DIN trong sản xuất và xây dựng, kỹ sư và doanh nghiệp cần biết cách tra cứu chính xác và áp dụng phù hợp với mục đích thực tế.
- Website chính thức DIN (din.de): Cung cấp danh mục tiêu chuẩn mới nhất, có thể mua bản gốc hoặc đăng ký dịch vụ tra cứu.
- Tài liệu của nhà sản xuất thép: Các nhà máy thép lớn thường công bố mác thép theo tiêu chuẩn DIN trong catalogue và chứng chỉ chất lượng (Mill Test Certificate – MTC).
- Thư viện kỹ thuật, nhà phân phối tiêu chuẩn: Nhiều đơn vị dịch và phân phối tài liệu DIN tại Việt Nam, giúp kỹ sư dễ tiếp cận.
- Tiêu chuẩn Việt Nam (TCVN): Một số tiêu chuẩn DIN đã được chuyển đổi hoặc tham chiếu sang TCVN để thuận tiện cho thi công và kiểm định trong nước.
- Xác định đúng tiêu chuẩn cần dùng: Ví dụ, DIN EN 10025 cho thép kết cấu, DIN 2391 cho ống chính xác, DIN EN 10088 cho thép không gỉ.
- Đối chiếu thông số kỹ thuật: So sánh thành phần hóa học, cơ tính, kích thước… với bản vẽ thiết kế để lựa chọn đúng mác thép.
- Tuân thủ chứng chỉ chất lượng: Khi nhập khẩu hoặc mua thép trong nước, yêu cầu đầy đủ CO, CQ xác nhận sản phẩm đạt chuẩn DIN.
- Kết hợp với quy định địa phương: Ở Việt Nam, cần tham chiếu cả TCVN và tiêu chuẩn DIN để đảm bảo tuân thủ pháp luật và yêu cầu kỹ thuật quốc tế.
Trong ngành thép và cơ khí, ngoài tiêu chuẩn DIN (Đức) còn có nhiều hệ thống tiêu chuẩn phổ biến khác như BS (Anh), JIS (Nhật), ASTM (Mỹ). Mỗi hệ thống đều có đặc trưng riêng, phù hợp với từng thị trường và ứng dụng.
| Tiêu chuẩn | Xuất xứ | Đặc điểm chính | Ưu điểm | Ứng dụng phổ biến |
| DIN (Deutsches Institut für Normung) | Đức | Quy định chi tiết, chính xác về thành phần, cơ tính, dung sai | Độ chính xác cao, phù hợp ngành công nghiệp nặng & cơ khí chính xác | Thép kết cấu, thép hợp kim, ống thép chính xác, chế tạo máy, ô tô |
| BS (British Standard) | Anh | Hệ thống quy chuẩn được châu Âu công nhận rộng rãi | Dễ áp dụng, cập nhật thành BS EN tương thích với EN | Thép xây dựng, thép cốt thép, cầu đường |
| JIS (Japanese Industrial Standard) | Nhật Bản | Chú trọng tính thực tiễn, dễ sản xuất hàng loạt | Phổ biến tại châu Á, đặc biệt là ngành cơ khí và chế tạo | Thép hình, thép tấm, thép hợp kim dùng trong cơ khí và công trình dân dụng |
| ASTM (American Society for Testing and Materials) | Mỹ | Tiêu chuẩn thiên về thử nghiệm vật liệu | Được quốc tế công nhận, linh hoạt trong kiểm định | Thép xây dựng, thép ống dầu khí, thép cho công nghiệp hóa chất |
- Tiêu chuẩn DIN: nổi bật về độ chính xác, phù hợp với sản phẩm yêu cầu cao như ô tô, hàng không, dầu khí.
- Tiêu chuẩn BS: phổ biến ở châu Âu, dễ áp dụng trong xây dựng và kết cấu hạ tầng.
- Tiêu chuẩn JIS: gần gũi với thị trường châu Á, nhiều mác thép được sử dụng trong chế tạo máy và xây dựng.
- ASTM: mạnh về thử nghiệm, thường là tiêu chuẩn bắt buộc trong các dự án quốc tế liên quan đến dầu khí, hóa chất, năng lượng.
Tiêu chuẩn DIN (Deutsches Institut für Normung) không chỉ là hệ thống tiêu chuẩn quan trọng của Đức mà còn trở thành chuẩn mực quốc tế trong ngành thép, cơ khí và xây dựng. Với hơn 100 năm phát triển, DIN được đánh giá cao bởi tính chi tiết, độ chính xác và khả năng đáp ứng các yêu cầu kỹ thuật khắt khe nhất.
